PBM

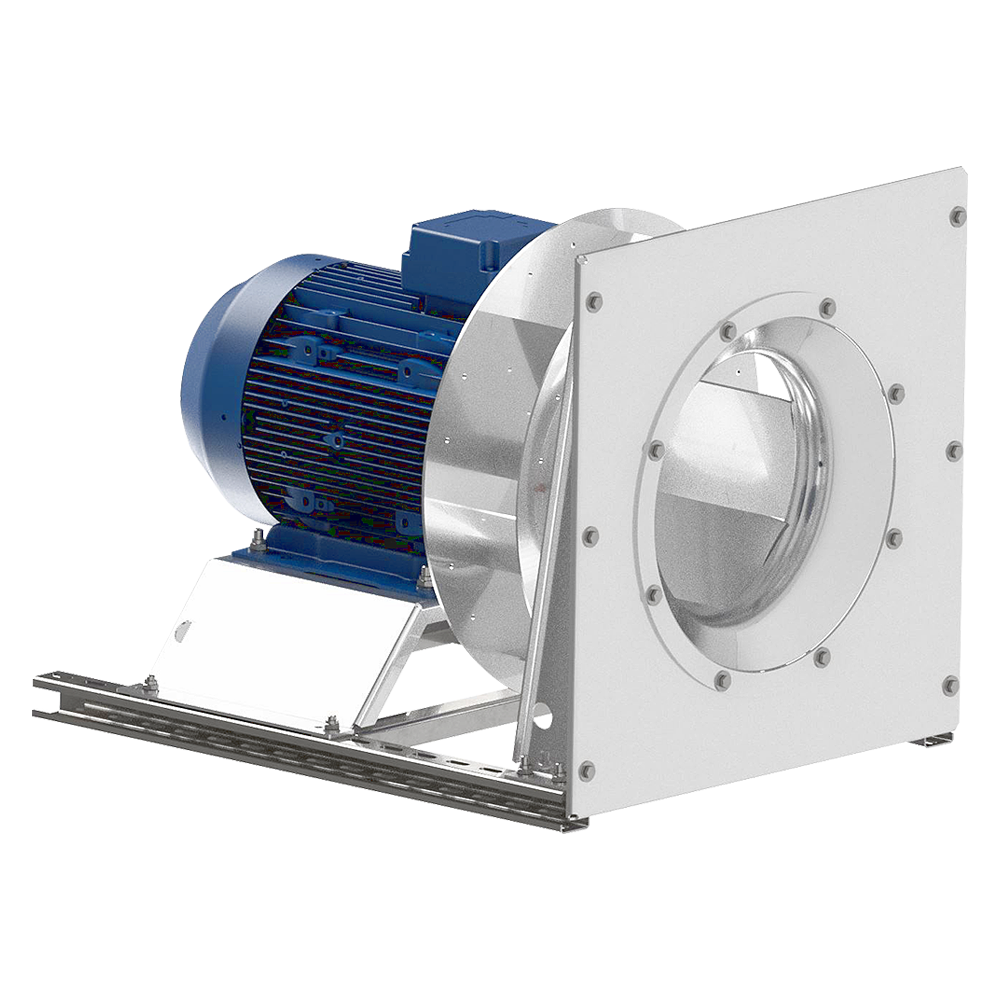

Радіальний вентилятор
Радіальний вентилятор без корпусу призначений для транспортування чистого або злегка запиленого повітря. Його типове застосування - це системи вентиляції, сушіння, рециркуляції повітря та фарбувальні камери.
Новинка в пропозиції
Venture Industries
Venture Industries
Можливість фарбування
в колір відмінний від стандартного
в колір відмінний від стандартного
Застосування
Відцентровий вентилятор без корпусу, призначений для транспортування чистого або злегка запиленого повітря. Типові застосування:
- повітряні установки,
- системи сушіння,
- системи рециркуляції повітря,
- фарбувальні камери.
Конструкція
- радіальний вентилятор з прямим приводом
- Алюмінієвий ротор із загнутими назад лопатями, динамічно збалансований відповідно до ISO 21940-1
- вентилятор, пристосований для роботи в горизонтальному положенні
- алюмінієвий вентилятор зі сталевими базовими елементами, пофарбованими в сірий колір RAL 7042
- Діапазон робочих температур вентилятора від -20°C до 40°C
- впускна воронка оснащена 4 нипелями Ø6 мм для вимірювання тиску, рівномірно розподіленого по колу впускного отвору біля ротора
Електричний двигун
- асинхронний, трифазний, 230 / 400 В 50 Гц або 400 / 690 В 50 Гц
- ступінь захисту IP55
- клас ізоляції F
- адаптований для перетворювача частоти.
Спеціальні версії
- фарбування в колір, відмінний від стандартного
- двигун для напруги та частоти потужності, відмінної від стандартної
- двигун з різним ступенем захисту IP
- Діапазон робочих температур вентилятора нижче -20 °C і вище 40 °C
Характеристика роботи
Розміри
| Тип | A | B | C | F | G | H | I | M | ØD | ØE |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| PBM-2-250-055T | 400 | 359 | 415 | 290 | 217.5 | 409 | 359 | 6 | 200 | 225 |
| PBM-2-280-110T | 400 | 359 | 465 | 290 | 217.5 | 409 | 359 | 6 | 225 | 250 |
| PBM-2-315-150T | 500 | 459 | 515 | 390 | 267.5 | 509 | 459 | 6 | 250 | 275 |
| PBM-2-355-300T | 500 | 460 | 565 | 390 | 265 | 510 | 460 | 6 | 280 | 310 |
| PBM-4-355-037T | 500 | 460 | 565 | 390 | 265 | 510 | 460 | 6 | 280 | 310 |
| PBM-2-400-550T | 600 | 559 | 605 | 490 | 317.5 | 609 | 559 | 6 | 311 | 340 |
| PBM-4-400-075T | 600 | 559 | 605 | 490 | 317.5 | 609 | 559 | 6 | 311 | 340 |
| PBM-2-450-1100T | 600 | 559 | 815 | 490 | 317.5 | 609 | 559 | 6 | 354 | 385 |
| PBM-4-450-110T | 600 | 559 | 815 | 490 | 317.5 | 609 | 559 | 6 | 354 | 385 |
| PBM-2-500-1500T | 650 | 609 | 816 | 540 | 342.5 | 659 | 609 | 8 | 400 | 435 |
| PBM-4-500-220T | 650 | 609 | 816 | 540 | 342.5 | 659 | 609 | 8 | 400 | 435 |
| PBM-4-560-300T | 700 | 659 | 676 | 590 | 367.5 | 709 | 659 | 8 | 450 | 485 |
| PBM-6-560-150T | 700 | 659 | 676 | 590 | 367.5 | 709 | 659 | 8 | 450 | 485 |
| Тип | A | B | C | F | G | H | I | J | M | ØD | ØE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| PBM-4-630-550T | 800 | 759 | 824 | 690 | 417.5 | 809 | 759 | 345 | 8 | 500 | 530 |
| PBM-6-630-220T | 800 | 759 | 824 | 690 | 417.5 | 809 | 759 | 345 | 8 | 500 | 530 |
| PBM-4-710-1100T | 900 | 859 | 964 | 790 | 467.5 | 909 | 859 | 395 | 8 | 560 | 600 |
| PBM-6-710-300T | 900 | 859 | 964 | 790 | 467.5 | 909 | 859 | 395 | 8 | 560 | 600 |
| PBM-4-800-1850T | 1000 | 959 | 1064 | 890 | 517.5 | 1009 | 959 | 445 | 8 | 630 | 670 |
| PBM-6-800-550T | 1000 | 959 | 1064 | 890 | 517.5 | 1009 | 959 | 445 | 8 | 630 | 670 |
